Ugrađeni dijelovi i umetci

Ugrađeni dijelovi i umetci za montažne betonske konstrukcije

Ugrađeni čelični dijelovi i umetci pružaju nosive{0}} priključne tačke izlivene direktno u betonske elemente tokom fabričke proizvodnje. Ove komponente prenose posmična, vlačna i tlačna opterećenja sa sekundarnih čeličnih konstrukcija, strukturalnih fasada ili susjednih betonskih elemenata u glavnu konstrukciju.

Zamjenom naknadno-izbušenih mehaničkih ili hemijskih ankera sa fabričkim-izlivenim ugradnjom, proizvođači montažnih materijala i generalni izvođači eliminišu terensko bušenje, izbjegavaju oštećenja armature, smanjuju radno vrijeme na gradilištu i održavaju integritet konstrukcije.

Live-U čeličnim okvirima
Liveni-okviri od čelika su strukturni sklopovi za ugradnju prefabrikovani u prefabrikovane betonske elemente da obezbede tačke pričvršćivanja visokog-opterećenja, zaštitu ivica i precizno mehaničko poravnanje interfejsa. Dizajnirani za...
Prikaži više
Ugrađene čelične bitve
Ugrađene čelične bitve se lijevaju-u strukturalnim čeličnim spojnim komponentama izrađenim od vruće-valjanih ploča i zavarenih sidrenih klinova ili petlji od armature. Postavljene unutar prefabrikovanih betonskih oblika prije izlivanja,...
Prikaži više
Ugrađeni čelični kanali
Ugrađeni čelični kanali (liveni-u kanali) pružaju podesive,-tačke sidrišta velikog kapaciteta unutar prefabrikovanih i -izlivenih-betonskih konstrukcija. Pozicionirani direktno unutar oplate prije izlivanja betona, ovi hladno-valjani...
Prikaži više
Ugrađene zavarene ploče
Ugrađene zavarene ploče su strukturalne čelične ploče zavarene na zaglavljene klinove, deformirane šipke ili sidrene trake, livene u ravni ili projektovane u prefabrikovane i izlivene-na- mjesto betonske elemente. Oni funkcioniraju kao...
Prikaži više
Ugrađeni čelični nosači
Ugrađeni čelični nosači su strukturalni spojni elementi koji su izliveni direktno u betonske komponente ili usidreni preko unaprijed postavljenih kanala tokom proizvodnje prefabrikovanog betona. Oni prenose teška konstrukcijska...
Prikaži više
Ugrađeni čelični uglovi
Ugrađeni čelični uglovi su konstrukcijski čelični profili sa zavarenim ili mehanički ankerisanim spojnicama, livenim direktno u gotove betonske elemente. Oni prenose strukturna opterećenja, uključujući smične, vlačne i tlačne sile,...
Prikaži više

Asortiman proizvoda

01/

Ugrađeni čelični uglovi
svrha:Zaštitite rubove ploče i stupova od lomljenja; pružaju kontinuirane površine za zavarivanje duž ivica ploča ili vrhova zidova.
Konfiguracije:Jednaki ili nejednaki strukturni uglovi nogu opremljeni zavarenim klinovima bez glave, deformisanim šipkama ili savijenim repovima armature.
Uobičajene dimenzije:75 x 75 x 6 mm do 150 x 150 x 12 mm; prilagođene dužine do 6.000 mm.

02/

Ugrađeni čelični nosači
svrha:Prenesite teška koncentrirana vertikalna posmična opterećenja i horizontalne sile sa konstrukcijskih greda, ramova ili fasadnih panela.
Konfiguracije:Prilagođeno-proizvedeni sklopovi ukrućenih ploča, držači sa šiljcima i podesivi nosači ljestvici.
Uobičajene dimenzije:Debljina ploče od 10 mm do 30 mm sa integriranim anker sklopovima prilagođenim zahtjevima za{2}}udaljenost rubova.

03/

Ugrađene zavarene ploče
svrha:Ugradbene-čelične ploče za povezivanje zavarivanjem na terenu između spojeva prefabrikovanih panela-na-panela, panela-za-stub ili panela-za-čelični-okviri.
Konfiguracije:Pravougaone, kvadratne ili prilagođene geometrijske ploče opremljene sa fluksom-bazom automatskih klinova-zavarenim ankerima (šipovima sa glavom) ili preklopom-zavarenim repovima armature.

Uobičajene dimenzije:100 x 100 x 8 mm do 400 x 400 x 20 mm; prečnici klinova od 10 mm do 22 mm.

04/

Ugrađeni čelični kanali
svrha:Površinski{0}}kontinuirani kanali za sidrenje koji omogućavaju podesivo pričvršćivanje vijcima bez bušenja ili zavarivanja na terenu.
Konfiguracije:C{0}}profilni profili kanala sa zavarenim ušicama za sidrenje, I-vijcima ili sidrima sa glavom; isporučuje se sa pjenastim punilima kako bi se spriječilo prodiranje betona tokom izlijevanja.
Uobičajene dimenzije:Profili koji odgovaraju međunarodnim klasama opterećenja (28/15, 38/17, 40/22, 50/30, 52/34, 72/48).

05/

Ugrađene čelične bitve
svrha:Kompaktni spojni jezičci za lokalizirane prijenose smicanja, pričvrsne dodatke i kopče za poravnanje panela.
Konfiguracije:Ploče s jednom ili dvostrukom ušicom, držači s prorezima i navojne spone.
Uobičajene dimenzije: Debljina ploče 6 mm do 16 mm sa prethodno-probušenim ili laserski-izrezanim rupama za poravnanje.

06/

Live-U čeličnim okvirima
svrha:Obezbedite čvrstu perimetarsku strukturnu podršku i preciznu stabilnost dimenzija oko otvora (vrata, prozora, mehaničkih prodora kanala, pristupnih vrata) u prefabrikovanim zidnim panelima.
Konfiguracije:Četiri-ili trostrani- sklopovi kanala/ugaonog okvira opremljeni vanjskim obodnim ankerima.
Uobičajene dimenzije:Izrađeno po mjeri-u skladu sa arhitektonskim planovima otvaranja i debljinama zidnih panela (100 mm do 350 mm).

Ključne karakteristike proizvoda

Direktan prijenos opterećenja:Zaglavljeni klinovi i deformirane ankerne šipke prenose napetost i smicanje direktno u zonu kompresije betona putem mehaničkog sidrenja i naprezanja vezivanja.

Upravljanje dimenzionalnim tolerancijama:Konfiguracije unaprijed izbušenih, proreznih ili velikih rupa kompenziraju tolerancije montaže na gradilištu do +/- 25 mm.

Dizajn Flush profila:Površine oplate{0}}leže savršeno ravne u odnosu na kalupe, omogućavajući čvrsto zaptivanje oblika i čisto nanošenje bez oštećenja lica oplate.

Prevencija ulaska u beton:Sidreni kanali i komponente sa ženskim navojem uključuju polietilen visoke -pune od polietilena (HDPE) ili EPS, trake ili gumene čepove za brtvljenje unutrašnjosti tokom sabijanja.

Osiguranje zavarljivosti:Materijali održavaju stroge vrijednosti ekvivalenta ugljika (CEV) kako bi se osigurao integritet zavarivanja na terenu bez pucanja pod strukturnim opterećenjima.

Ključne specifikacije

Parametar	Standardna / Tipična vrijednost	Tehničke napomene
Glavna ploča / profilni čelik	S235JR, S275JR, S355JR / ASTM A36, A572 Gr 50	Konstrukcijske čelične ploče, uglovi i profili kanala
Headed Stud Anchors	S235J2+C450 (ISO 13918) / SD1 (AWS D1.1)	Proces automatskog zavarivanja klinova (vučeni luk).
Deformisana sidra	B500B, B500C (EN 10080) / ASTM A615 Gr 60	Preklopno{0}}zavarene ili fleš{1}}sučeono zavarene na osnovne ploče
Debljina galvanizacije	55 um - 85 um (390 g/m2 - 610 g/m2)	ISO 1461 / ASTM A123 vruće{2}}proces nakon-proizvodnje
Elektro{0}}pocinkovanje	8 um - 12 um	ISO 2081 (za unutrašnju ili privremenu izloženost)
Nerđajući čelik	1.4301 (AISI 304), 1.4401 / 1.4404 (AISI 316/316L)	Za velike-korozijske ili vanjske fasadne spojeve
Fabrication Tolerance	EN 1090-2 EXC2 / EXC3	Ukupna dužina +/- 2 mm, položaj klinova +/- 1.5 mm
Ispitivanje zavarenih spojeva	ISO 14555 / AWS D1.1, tačka 7	Ispitivanje direktnog savijanja (60 stepeni) i ispitivanje zateznog opterećenja

Prijave

Prefabricirani strukturni okviri:Spajanje grede-na-stupa i stuba-na-veze za temelj putem-zavarenih ploča ili ploča sa vijcima.

Arhitektonske fasade i zavjese:Montažni nosači i kontinuirani anker kanali izliveni u grede i rubove ploča za vezivanje vanjskih zidova.

Industrijski i logistički parkovi:Uglovi ivica podne ploče visoke-izdržljivosti, ulošci okvira za pristanište i priključci za gredu piste za kran.

Infrastrukturni i komunalni tuneli:Kontinuirani kanali za montažu nosača cijevi, nosača kablova i ventilacijskih kanala bez bušenja.

Modularno montažno betonsko kućište:Zidni panel-do-zidnog panela i zidnog panela-za-smičući ključevi za podnu ploču i veze za vezivanje.

Razmatranje odabira i dizajna

Vrste opterećenja i smjerovi

Smicanje u odnosu na napetost:Zavrtnji sa glavom podnose kombinovano smicanje i napetost do standardnih granica ugradnje. Duboki ivični uvjeti ili velika posmična opterećenja zahtijevaju zavarene deformisane šipke koje se protežu pored konusa betona.
Dinamička i seizmička opterećenja:Sidrene šipke zavarene pod vodom ili potpuno probijene sidrene šipke moraju biti specificirane kada se prema regionalnim građevinskim propisima zahtijeva zamor ili seizmička duktilnost (npr. Eurocode 2 Dio 4 / ACI 318 Dodatak D).

Rubne udaljenosti i geometrija betona

Kapacitet lomljenja betona se smanjuje kako se sidreni klinovi približavaju rubovima ploče ili panela.
Tanke ploče (< 120 mm) require short, large-diameter headed studs or offset anchor configurations to prevent back-face blowouts during vibration.

Kategorije korozije (ISO 12944)

C1–C2 (unutarnje suvo):Završni čelik za mljevenje ili temeljni{0}}primijenjeni temeljni premaz.
C3–C4 (spoljna atmosfera/vlažna):Hot-dip galvanized (>55 um).
C5 / Marine (Obalni / Hemijski):Austenitni nerđajući čelik (1.4404 / AISI 316L).

Galvanizacija i krtost vodikom

High-strength steel components (>1000 MPa) moraju biti mehanički pocinkovani-ili kiselinom-kiseli kontroliranim inhibitorima kako bi se spriječilo krhkost vodonika tokom vrućeg-pocinčavanja.

Kvalitet i inspekcija

Sljedivost sirovina:Izveštaji o ispitivanju mlina (MTR / EN 10204 3.1) obezbeđeni za sve ploče, profile i sidrene šipke, prateći toplotne brojeve nazad do čeličane.

Ispitivanje zavarivanja klinova:Ispitivanje usklađenosti sa ISO 14555. Proizvodni ciklusi uključuju svakodnevne testove savijanja od 60 stepeni na uzorcima zavrtnja kako bi se potvrdilo potpuno spajanje na obruču zavara.

Ne-testiranje bez razaranja (NDT):Ispitivanje magnetnim česticama (MT) i ultrazvučno ispitivanje (UT) na kritičnim strukturalnim zavarenim spojevima (npr. umetci konzole, spojevi teških anker ploča).

Provjera debljine galvanizacije:Mjerenje magnetnim mjeračem prema ISO 2178 za provjeru minimalne debljine sloja cinka na svim funkcionalnim površinama.

Dimenzijska provjera:Inspekcije i 3D koordinatno mjerenje osiguravaju nagib rupe, pravokutnost vijaka i ukupnu ravnost ploče (< 1.5 mm distortion across 1,000 mm).

Opcije nabavke i prilagođavanja

Prilagođena geometrija:Lasersko rezanje, CNC probijanje i robotsko savijanje za složene obrise ploča, nagnute ploče za ugradnju i više-osni sklopove nosača.

Vrste priloga za sidrenje:
Automatski zavareni čepovi (prečnika 10 mm do 22 mm)
Spojnice za armaturu sa navojem zavarene na podloge ploča
Ravni ili savijeni deformisani repovi armature (prečnika 10 mm do 32 mm)
Spojne ili zavarene utičnice sa ženskim navojem

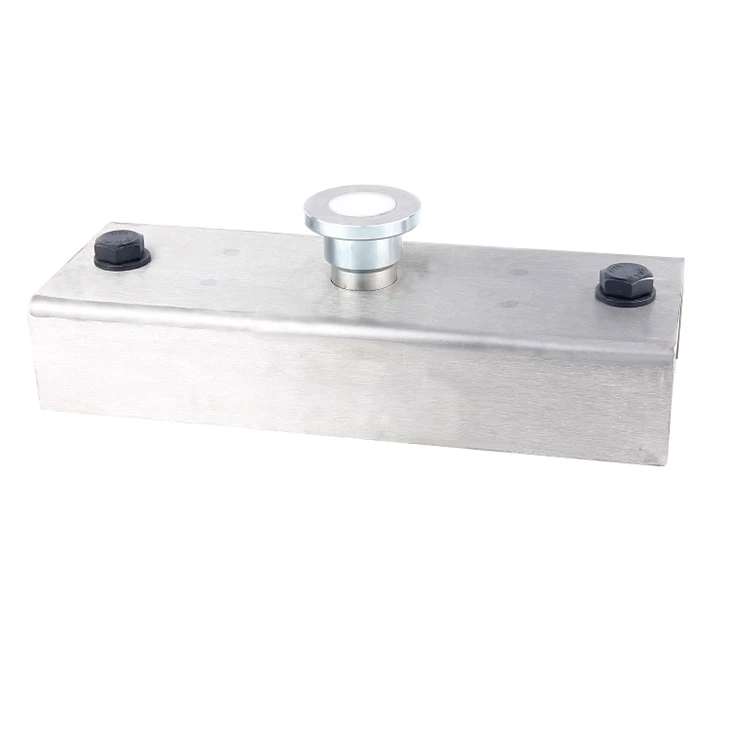

Pribor za pričvršćivanje oplate:Unaprijed-izbušene protu-rupe za eksere, magnetne ploče za pričvršćivanje ili plastične gurne-prirubnice za eksere za pričvršćivanje uložaka na drvene ili čelične kalupe.

Površinski tretmani:Obična mlinska završna obrada, temeljni premaz, elektro-pocinčani, vruće-pocinčani ili pasivirani nehrđajući čelik.

Šta kupci treba da obezbede za ponudu

Da biste dobili tačan inženjerski pregled i komercijalnu ponudu u roku od 24-48 sati, navedite sljedeće detalje:

Detaljni crteži

PDF ili DWG datoteke koje prikazuju dimenzije ploča, uzorke rupa, ivice i raspored ankera (prečnik klinova, dužina i položaj).

Specifikacije materijala

Potrebna klasa čelika (npr. S235JR, S355JR, A36, nerđajući 316) i standard čelika za sidrene šipke.

Završna obrada

Završno glodanje, vruće-pocinčano (navedite debljinu sloja ili standard), pocinčano- ili premazano premazom.

Zahtjevi za količinu

Količina po liniji artikla i predviđeni rasporedi isporuke serije.

Zahtjevi kvaliteta i ispitivanja

Potreba za 3.1 MTRs, NDT izvještajima, certifikatima o ispitivanju savijanja ili inspekcijama treće strane (npr. SGS, TÜV).

FAQ

P: Koji se ISO ili EN standardi primjenjuju na zavarene klinove na ugrađenim pločama?

O: Zavarivanje klinova vučenim lukom slijedi ISO 14555 i AWS D1.1. Zavrtnji sa glavom proizvedeni su u skladu sa ISO 13918 ili ASTM A108.

P: Kako spriječiti savijanje čeličnih ploča tokom zavarivanja ili vrućeg{0}}pocinčavanja?

O: Koristimo simetrične sekvence zavarivanja, pred-zagrijavanje tamo gdje je to potrebno za debljinu ploče, mehaničke stezne šablone i geometriju{1}}za ublažavanje naprezanja. Vrste konstrukcijskog čelika i debljine ploča su odabrane da izdrže toplinsko širenje u kadi za pocinčavanje (450°C).

P: Mogu li se ovi ugrađeni dijelovi ugraditi u naknadno-zategnute ili tanke prefabrikovane ploče?

O: Da. Za tanke ploče ili područja sa gustim stubnim-zateznim kablovima, isporučujemo nisko-profilne ugradnje sa kratkim, velikim-otisnutim vijcima ili sklopove ploča sa pomaknutim sidrenim šipkama koje prolaze oko unutrašnje prepreke armature.

P: Kako su kanali za sidrenje zaptiveni protiv ulaska gnojnice u profil tokom polaganja betona?

O: Sidreni kanali se isporučuju sa pjenastim punjenjem visoke-gustine (EPS ili PE) ili kontinuiranim plastičnim pokrivnim trakama u ravni sa otvorom kanala. Nakon stvrdnjavanja betona, pjena ili traka se izvlače kako bi se otkrila čista unutrašnjost kanala.

Zatražite ponudu

Pošaljite svoje CAD crteže, potrebe za materijalom i procijenjene količine projekta kako biste dobili detaljnu tehničku procjenu i konkurentski prijedlog.
Vrijeme tehničkog odgovora:24–48 sati
Prihvaćeni formati crteža:DWG, DXF, PDF, STEP
Inženjerska podrška:Detalji veze, pregled tolerancije i usklađivanje ekvivalentnosti materijala za prekomorske standarde

Mi smo profesionalni proizvođači i dobavljači ugrađenih dijelova i umetaka u Kini, specijalizirani za pružanje visokokvalitetnih prilagođenih usluga. Srdačno vas pozdravljamo na veleprodaji ugrađenih dijelova i umetaka na lageru iz naše tvornice.
