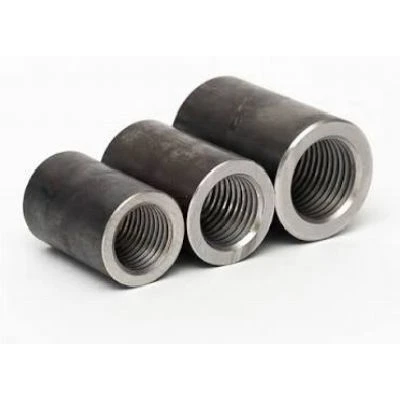

Spojnice za armaturu sa vijcima pružaju mehaničko spajanje pune-čvrste za armaturne šipke bez uvlačenja navoja, navijanja ili zavarivanja krajeva armature. Veza se oslanja na smicajuće vijke- visoke čvrstoće koji prodiru u površinu šipke i unutrašnji profil prianjanja unutar čelične čahure. Ovaj dizajn omogućava brzu instalaciju na gradilištima pomoću standardnih udarnih ključeva, što ga čini pogodnim za naknadnu ugradnju betona, spojeve kapa pilota i zagušene armaturne kaveze gdje je rotacija šipke ili urezivanje navoja nepraktična.

Ključne karakteristike proizvoda

Bez pripreme kraja armature:Direktna instalacija na obične-rezane, plamenom{1}}sečene ili rezane krajeve šipke, eliminišući logistiku van{2}}urezivanja navoja ili hladno-kovanje van lokacije.

Kalibrirane glave vijaka za smicanje:Hex glave se automatski skidaju na ciljanom pragu momenta, potvrđujući vizualnu kontrolu kvaliteta bez ručne revizije moment ključem.

Unutrašnji nazubljeni profil:Precizno{0}}obrađeni unutrašnji žljebovi zagrizu površinu armature uz udubljenje vijka, sprječavajući mikro-proklizavanje pod dinamičkim ciklusima opterećenja.

Slobodna rotacija šipke:Nezavisno pozicioniranje utičnice omogućava povezivanje između dvije fiksne, savijene ili ugrađene šipke bez rotiranja bilo kojeg segmenta.

Kompaktni vanjski promjer:Minimizirana debljina zida osigurava usklađenost sa standardnim zahtjevima betonskog pokrivača i smanjuje sukobe zazora u čvrstoj oplati.

Ključne specifikacije

Veličina armature (mm / US bar #)	Dužina spojnice L (mm)	Vanjski prečnik D (mm)	Količina vijaka po rukavu	Prosječni posmični moment vijka (N·m)	Nazivna čvrstoća tečenja (MPa)
16 mm / #5	160	42	4	110	>= 500
20 mm / #6	190	48	6	150	>= 500
25 mm / #8	245	60	8	240	>= 500
32 mm / #10	310	75	10	320	>= 500
40 mm / #13	380	90	12	420	>= 500

Napomena:Prilagođene prelazne spojnice (npr. od 32 mm do 25 mm) se proizvode sa unutrašnjim prečnikima sa stepenastim{4}}provrtom.

Ocjene i standardi

Materijal rukava:Bešavna konstrukcijska cijev od legiranog čelika (42CrMo / AISI 4140 ili ekvivalent), normalizirana za visoku udarnu žilavost.

Stepen vijka:Legirani čelik razreda 12.9 sa-kaljenim vrhovima i prethodno-obrađenim žljebovima za smicanje.

Usklađenost sa međunarodnim standardima:
• BS EN 1992-1-1 (Eurocode 2): Mehanički spojevi za armiranobetonske konstrukcije.
• ACI 318: Zahtjevi za mehaničko spajanje tipa 1 i tipa 2 (125% x zadržavanje zatezne čvrstoće fy).
• ISO 15835-1/2: performanse kategorije B (seizmičke) i kategorije S (statičko opterećenje).
• ASTM A706 / A615: Kompatibilan sa deformisanim čelikom za ojačanje stepena 60 i 80.

Prijave

Stub mosta i proširenje upornjaka:Povezivanje nove armature direktno na izložene betonske startne šipke tokom proširenja civilne infrastrukture.

Spajanje gotovih betonskih elemenata:Spajanje prefabrikovanih stubova i greda na mestu gde se ugrađene šipke ne mogu okretati ili navojiti.

Dijafragma za zid i kapicu za vezivanje:Spajanje vertikalnih armaturnih kaveza teškog-promjera u inženjeringu dubokih temelja pod ograničenim prostorom iznad glave.

Radovi na popravci i rekonstrukciji:Zamjena oštećenih dijelova armature u postojećim betonskim konstrukcijama bez pucanja velikog okolnog betona

Instalacija

Očistite krajeve šipke:Uklonite labavu rđu, betonsku smjesu, kamenac i teški mulj iz zona umetanja (1,5 x dubina umetanja rukava).

Označite dubinu umetanja:Izmjerite i označite polovinu dužine spojnice na oba kraja šipke kako biste potvrdili centralno pozicioniranje.

Spojnica položaja:Gurnite čahuru na prvu šipku do središnjeg graničnika ili oznake, a zatim postavite drugu šipku na suprotni kraj.

Zategnite zavrtnje:Koristeći električni ili pneumatski udarni ključ, zategnite vijke uzastopno od sredine prema van kako biste osigurali ravnomjerno zahvaćanje šipke.

Glave vijaka za smicanje:Nastavite sa zatezanjem sve dok sve glave šesterokutnih vijaka ne otkinu na unaprijed{0}}projektovanoj tački loma. Vizuelni pregled potvrđuje pravilnu instalaciju.

Kvalitet i testiranje

Test zateznog kvara:100% uzoraka proizvodne serije podvrgnuto je testiranju na jednoosnu napetost. Režim kvara se mora dogoditi u matičnoj armaturnoj šipki izvan područja spajanja (prelom šipke), a ne da dođe do klizanja ili puknuća rukavca.

Test klizanja:Izmjereno zaostalo klizanje pri 0,6 x fy nivou opterećenja ostaje ispod 0,10 mm, premašujući ACI i ISO zahtjeve.

Ciklična napetost-Test kompresije:Provjereno pod visokim-naprezanjem niskog-opterećenja ciklusa (+/- 0.5 fy do +0.9 fy, 20 ciklusa) za primjene u seizmičkim zonama.

Sljedivost materijala:Ultrazvučno ispitivanje bez{0}}razaranja (NDT) sirovih čeličnih cijevi; izvještaji o serijama toplinske obrade i certifikati za mlin sirovina (EN 10204 3.1) priloženi uz svaku pošiljku.

Nabavka i prilagođavanje

Završne obrade površine:Običan crni čelik, vruće-pocinčan (HDG prema ASTM A153) ili cink{2}}nikl legura za morska okruženja.

Prilagođene konfiguracije:Prijelazne čahure-dolje, spojnice koje se mogu zavariti (čelik serije C- sa zakošenim pripremima za ugradnje od strukturalnog čelika) i sklopovi podzemnih anti-korozivnih kapa.

Pakovanje:Teške-drvene sanduke obložene VCI filmom protiv korozije-otpornim na vlagu, čeličnim-povezanim remenom za sigurno rukovanje viljuškarom.

Proizvodni kapacitet:120.000 jedinica mjesečno u standardnim metričkim veličinama; uzorci narudžbi poslati u roku od 5 radnih dana.

Šta kupci treba da obezbede

Da biste dobili potpunu tehničku ponudu i rok za proizvodnju, pošaljite:

Veličina armature i profil deformacije: Nominalni prečnik šipke (mm ili US #) i standard šipke (npr. BS 4449, ASTM A615).

Zahtjevi za opterećenje projekta:Potrebna je specifična seizmička ili statička klasa performansi (npr. ACI tip 2, ISO 15835 kategorija B).

Izloženost okolišu:Specifikacije otpornosti na koroziju (crni čelik, HDG, elektro{0}}pocinčani).

Prijelazni spojevi:Detalji o različitim prečnicima šipki ako su potrebne -niže spojnice.

Obim narudžbe i ciljni raspored:Ukupna količina po veličini i prekretnice isporuke serije.

FAQ

P: Mogu li se ove spojnice instalirati na savijenu ili zakrivljenu armaturu?

O: Da, pod uslovom da ravan ugrađeni dio koji ulazi u spojnicu zadovoljava minimalnu dubinu umetanja označenu na rukavu.

P: Koji alati su potrebni na licu mjesta?

O: Standardni komercijalni udarni ključevi ili ručne čegrtaljke. Za zavarivanje nisu potrebne hidrauličke opreme za nabijanje, -mašine za rezanje navoja ili generatori struje.

P: Kako inspektori potvrđuju ispravan moment nakon ugradnje?

O: Inspektori vizualno provjeravaju da li su se sve smicajuće glave čiste odlomile na površini prirubnice čahure. Nije potrebna ručna provjera moment ključa.

P: Jesu li ove spojnice pogodne za armaturu obloženu epoksidom-?

O: Da, ali epoksidni premaz unutar dužine zahvata spojnice mora se ostrugati ili obrisati žicom-prije ugradnje kako bi očvrsli vrhovi vijaka mogli zagristi direktno u čelik ispod.

P: Koja je ocjena otpornosti na vatru za ove mehaničke spojeve?

O: Kada je ugrađena unutar betona, spojnica održava strukturni integritet jednak glavnoj armaturnoj šipki ispod betonskog pokrivača prema smjernicama o stepenu požara (npr. EN 1992-1-2). Izloženi rukavi se mogu isporučiti sa vatrootpornim premazima na zahtjev.

P: Može li se spojnica ukloniti ili ponovo koristiti nakon što se glave vijaka otkinu?

O: Ne. Smični vijci su trajni jednokratni-konektori. Pokušaj povlačenja otkidanih vijaka oštećuje udubljenje armature i ugrožava mehanički integritet.
